Hydraulický zdvihák 2T

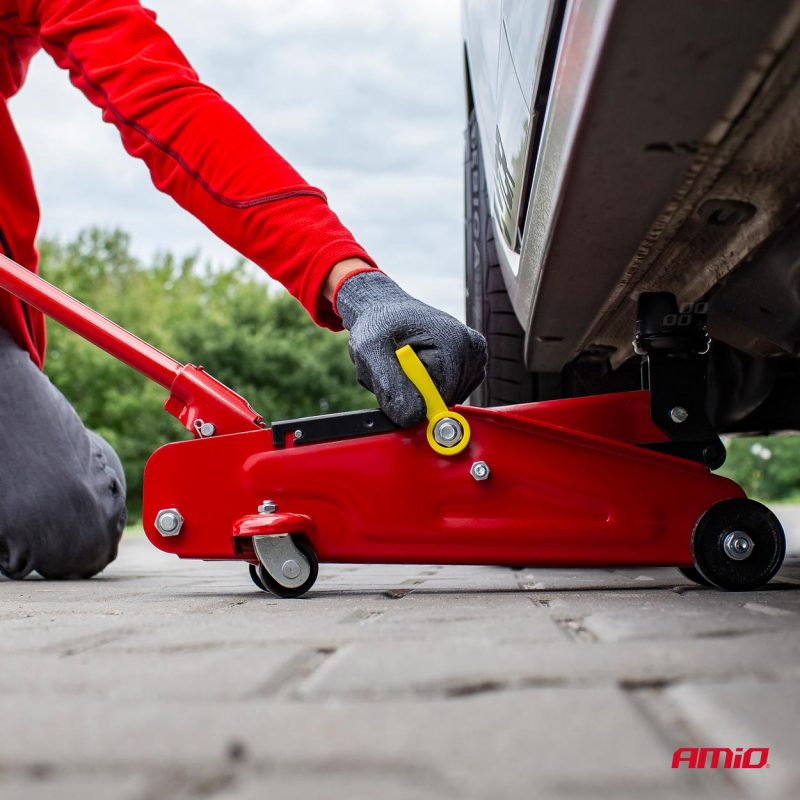

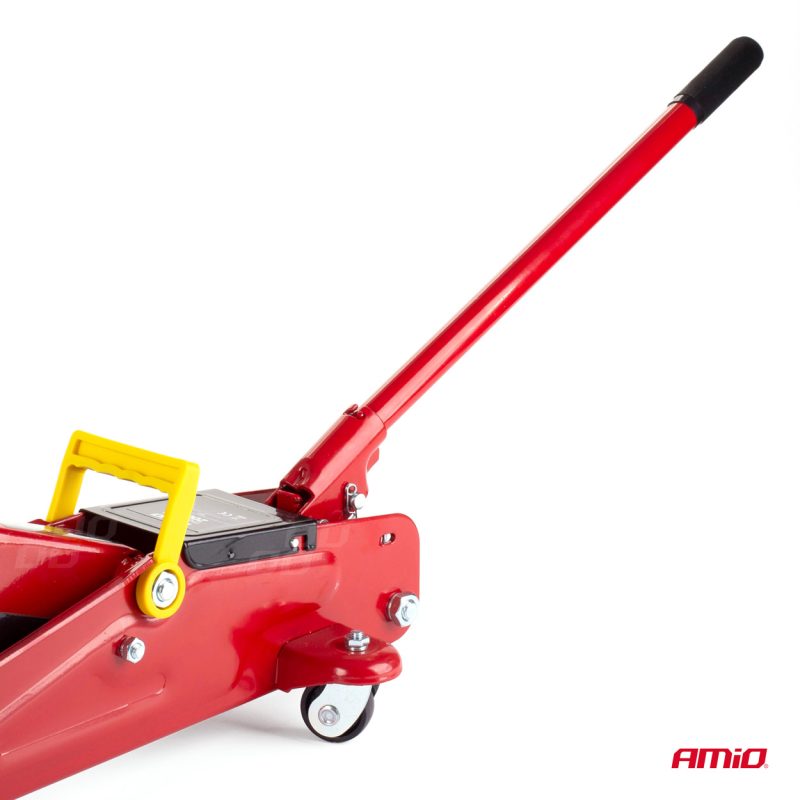

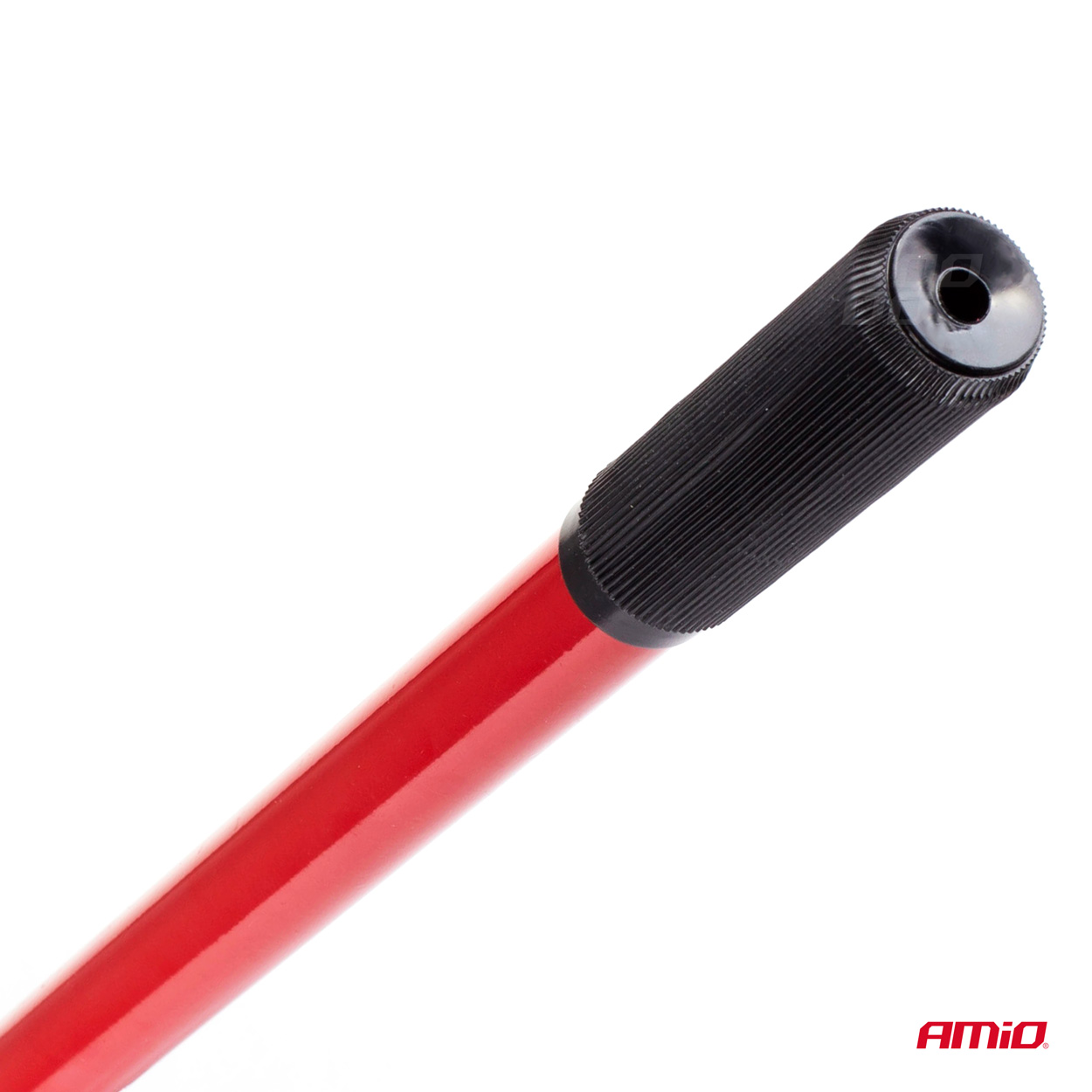

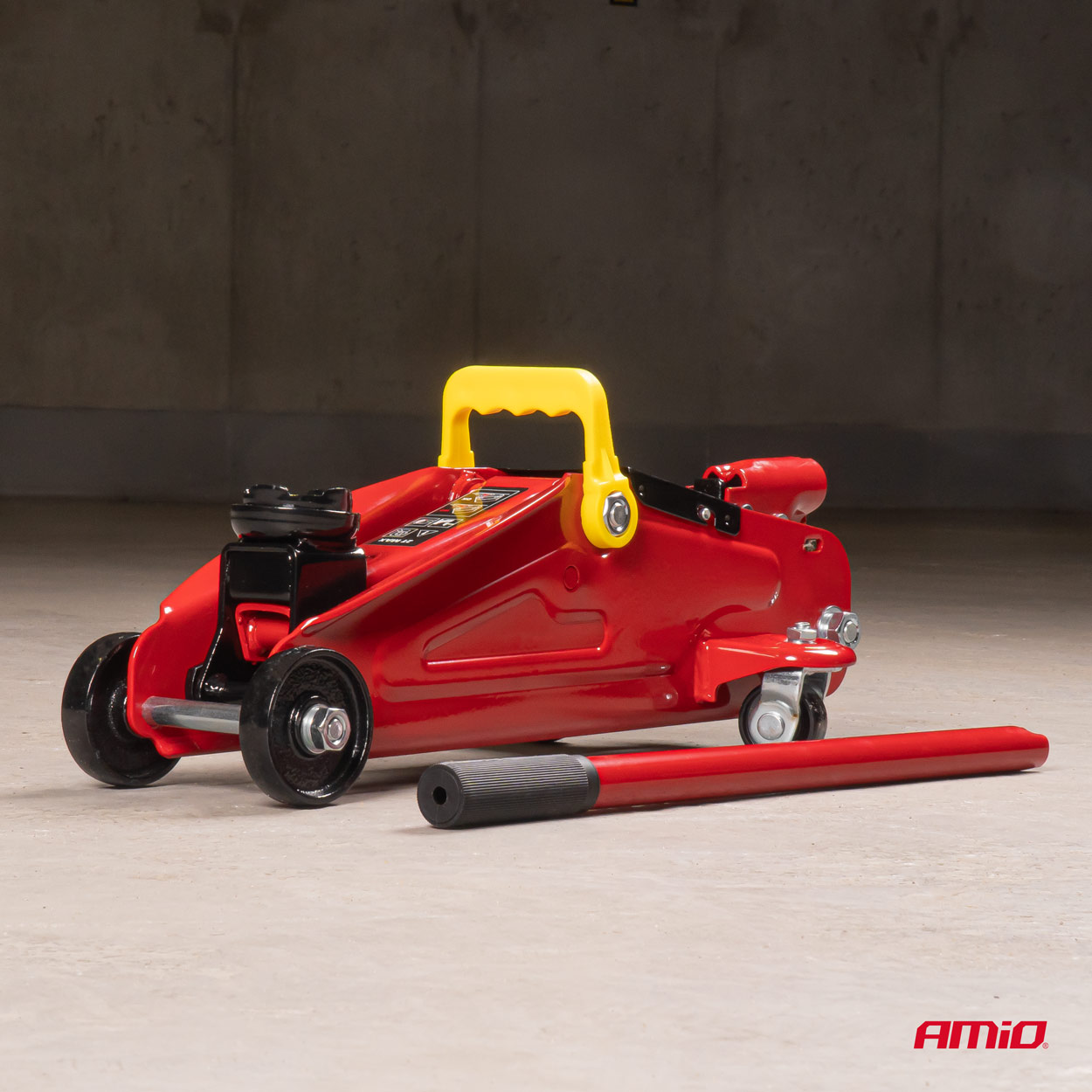

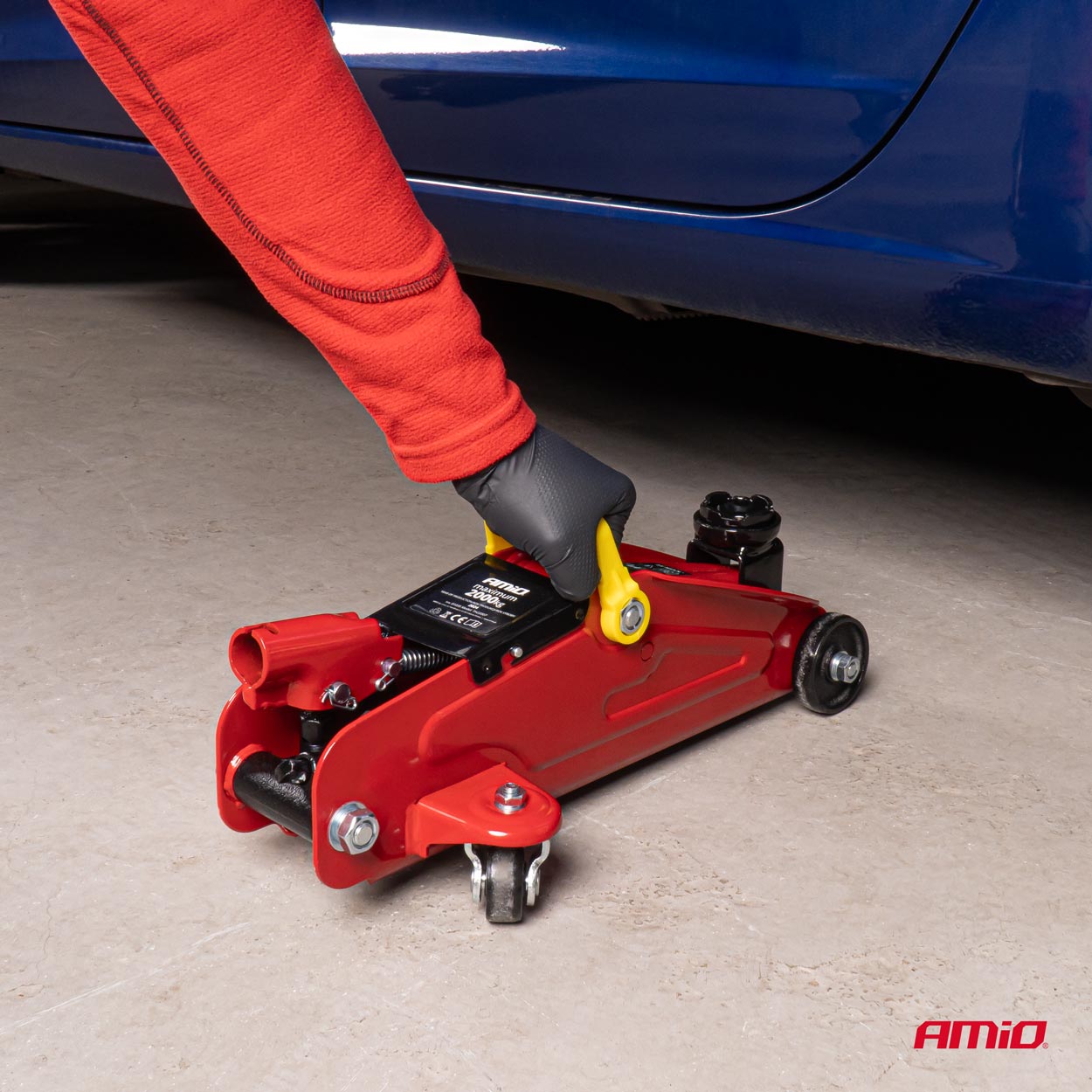

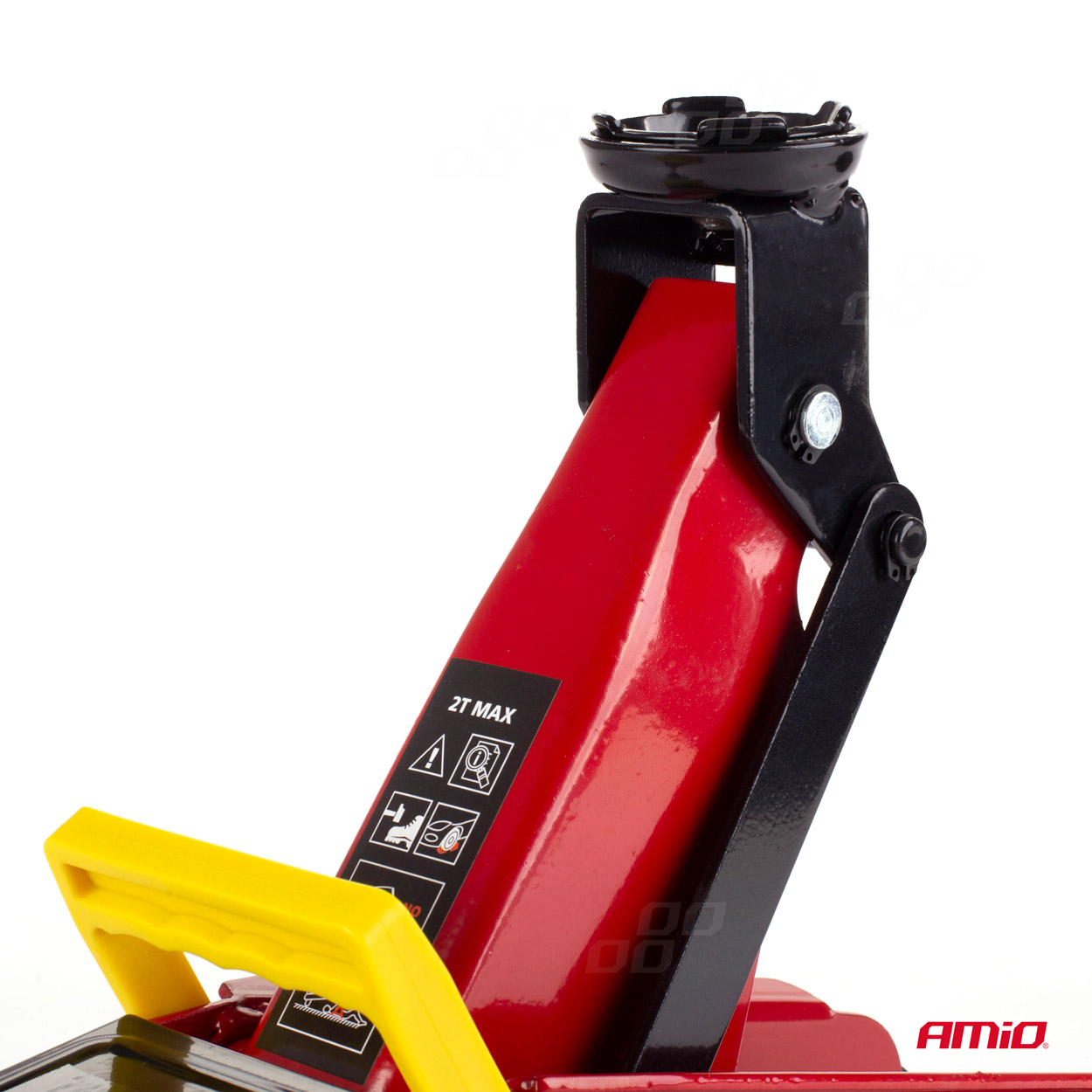

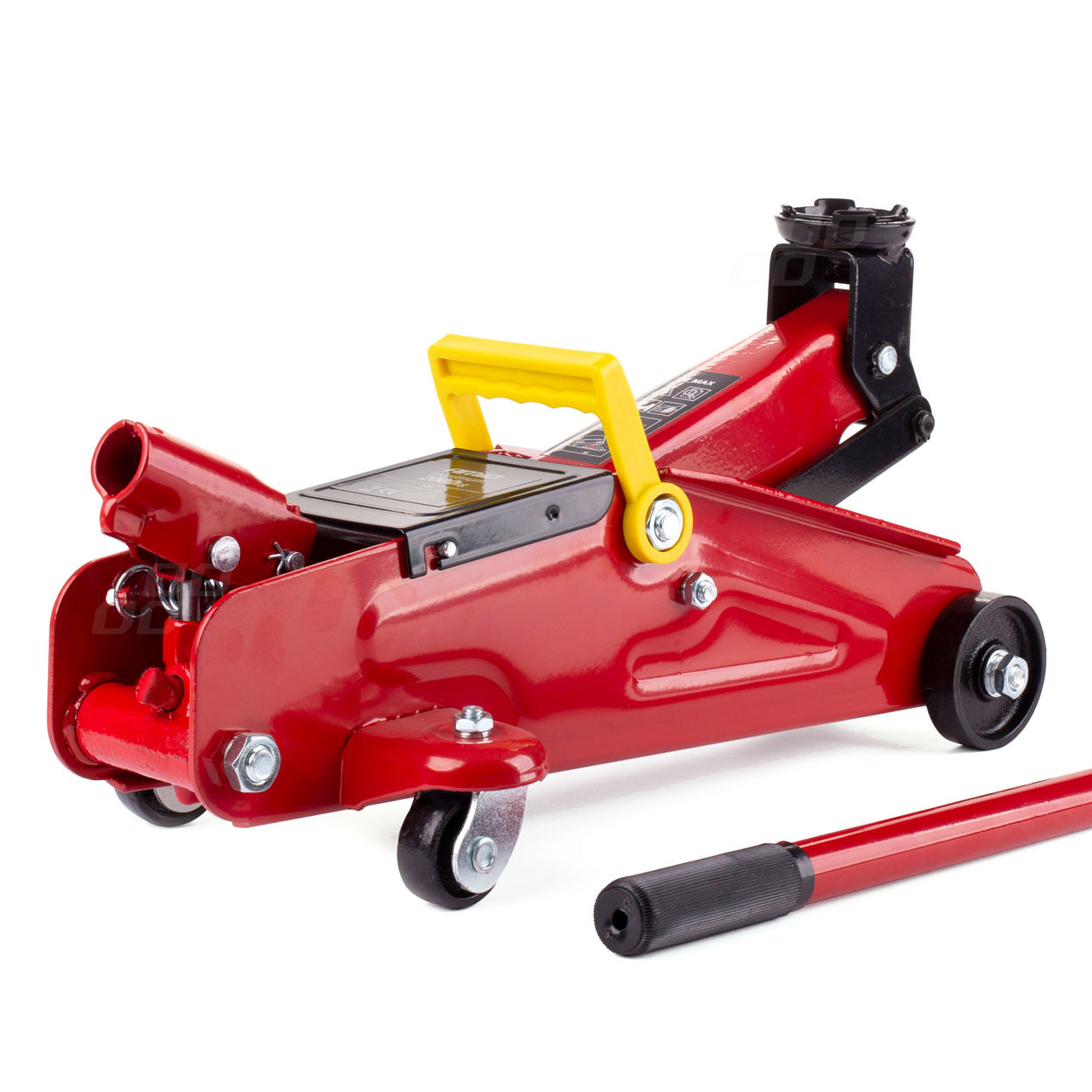

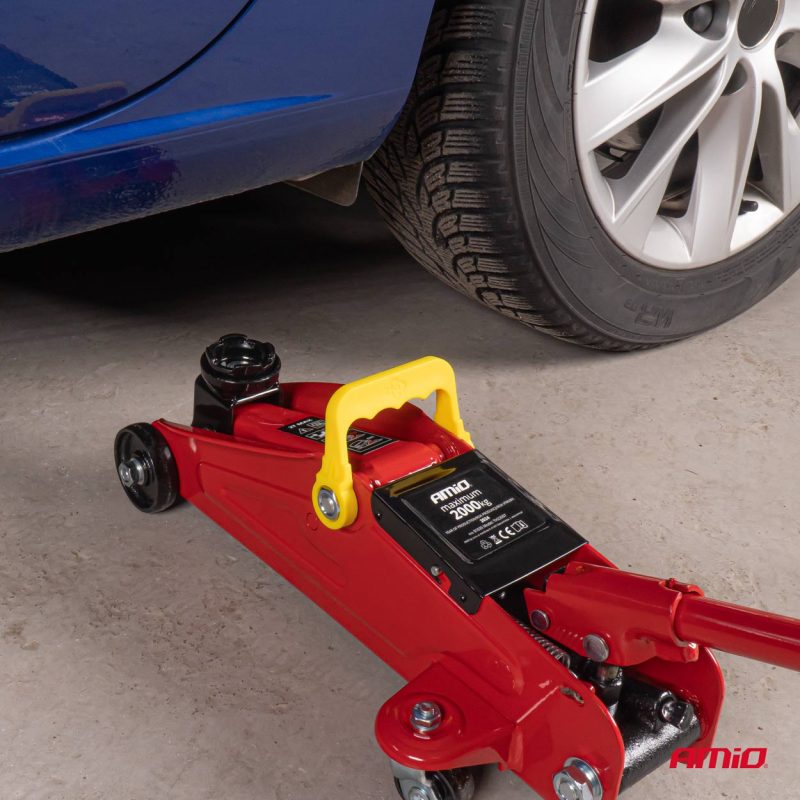

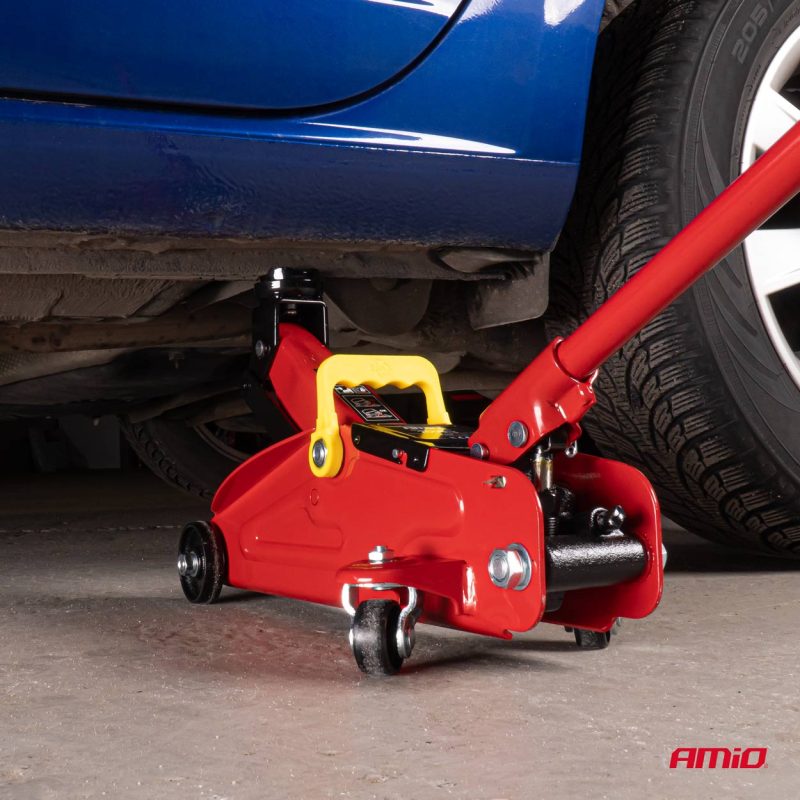

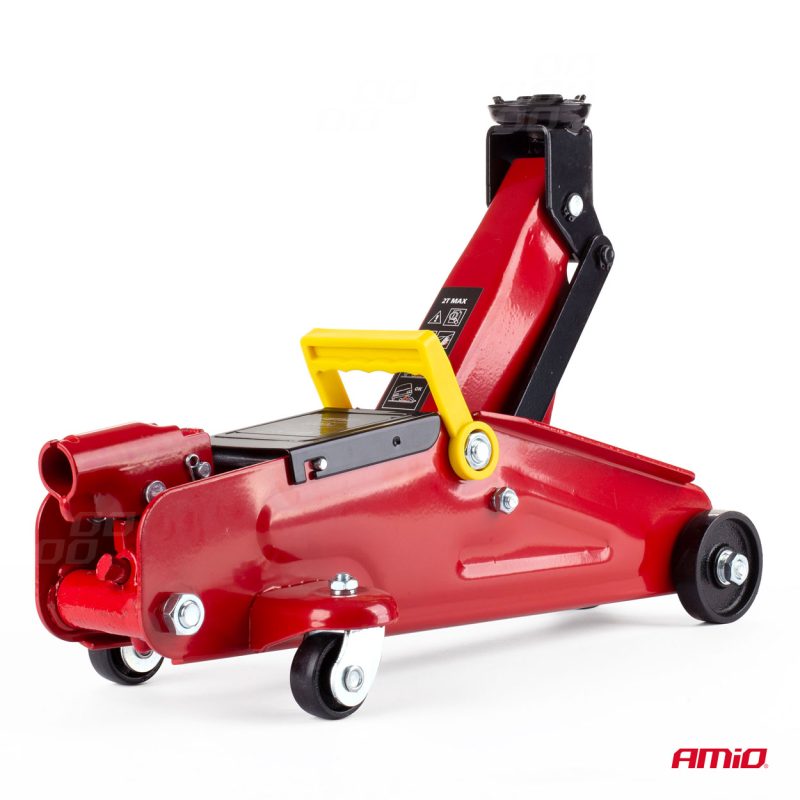

Pred použitím tohto zdviháka je povinnosťou majiteľa a obsluhy prečítať a oboznámiť sa s touto užívateľskou príručkou a porozumieť všetkým upozorneniam a inštrukciám vrátane procesu kontroly a údržby, ktoré obsahuje táto príručka a ktoré sú umiestnené na zdviháku. Každý, kto pracuje s týmto zariadením musí byť oboznámený s obsluhou, upozorneniami, údržbou atď, aby bola zaistená bezpečná manipulácia a práca s týmto zdvihákom. Popis produktu: Hydraulický zdvihák so zdvihovým objemom 2000 kg vyrobený z hrubého oceľového plechu, ktorý poskytuje dostatočnú tuhosť a pevnosť konštrukcie, o čom svedčí hmotnosť zdvihu 8,5 kg.Má odtokový ventil integrovaný s poistným ventilom. Hydraulický zdvihák je vybavený pevnými kovovými prednými kolesami a torznými a guličkovými ložiskami, ktoré zabezpečujú stabilnú prevádzku a vysokú mobilitu. Vlastnosti výrobku: – maximálna nosnosť 2000 kg – výška zdvihu: 130-330 mm – hmotnosť zdvihu: 8,5 kg – rozmery: 48x23x15 cm – certifikáty: CE Obsah súpravy: – 2 tonový zdvih – zdvíhacia rukoväť dlhá 42 cm Návod na použitie Zdvihnutie vozidla: 1. Uistite sa, že zdvihák a vozidlo sú na pevnom rovnom podklade. 2. Vždy zatiahnite ručnú brzdu a zablokujte kolesá. 3. Podľa príručky k vozidlu zistite zdvíhacie miesta určené na umiestnenie zdviháka a umiestnite zdvihák pod toto miesto. 4. Otočte vypúšťací ventil v smere hodinových ručičiek do zatvorenej polohy. Nepretiahnite! 5. K zdvihnutiu vozidla do požadovanej polohy, vložte do nástavca ovládaciu tyč a pumpujte hore a dole. 6. Umiestnite podpery pod podvozok do miest na to určených výrobcom vozidla. Nebuďte pod vozidlom, ak nestojí na podperách. Zdviháky nie sú konštruované pre dlhodobé zdvihnutie ťažkého nákladu. POMALY otáčajte vypúšťacím ventilom v protismere hodinových ručičiek na spustenie vozidla na podpery. Spustenie vozidla: 1. Otáčaním v smere hodinových ručičiek vypúšťací ventil zatvorte. 2. Pumpovaním zdvihnite vozidlo z podpier. 3. Odstráňte podpery. Nebuďte pod vozidlom počas spúšťania vozidla. 4. Uvoľnite pomalým otáčaním v protismere hodinových ručičiek vypúšťací ventil na spustenie vozidla na podlahu. Kontrola: Výrobok by mal byť udržovaný podľa tohto návodu na použitie. Na tomto výrobku by nemali byť vykonávané žiadne úpravy. 1. Pred každým použitím by mala byť vykonaná vizuálna kontrola stavu, napr prasknuté zvary, poškodenie, ohnutie, nechýba ak alebo ak nie sú poškodené nejaké časti. 2. Kontrola by mala byť vykonaná podľa inštrukcií v tomto manuáli. 3. Skontrolujte, či nie je prasknutý alebo zlomený nejaký svár, či sa nevyskytuje rozsiahla korózia, či nie sú povolené, poškodené alebo chýbajúce niektoré časti. údržba: Je odporúčaná pravidelná mesačná údržba. Mazanie je veľmi dôležité pre zdviháky, pretože nesú veľké zaťaženie. Akákoľvek nečistota ako prach, hlina, atď môže spôsobiť pomalší pohyb alebo veľmi vážne poškodiť vnútorné súčiastky. Nasledujúci postup je vytvorený pre správny chod zdviháka. 1. Mažte zdvíhací valec, závity a pumpovací mechanizmus ľahkým olejom. 2. Vizuálne kontrolujte či nie sú prasknuté zvary, ohnutie, poškodenie alebo stratu častí alebo únik oleja. 3. Výrobok by mal byť okamžite skontrolovaný, ak bol vystavený nadmernému nákladu alebo nárazu. 4. Akonáhle akýkoľvek hydraulický zdvihák pracuje abnormálne, mal by báť uvedený mimo prevádzky kým nebude opravený autorizovaným opravárom. 5. Udržujte čisté všetky povrchy, štítky a upozornenia. 6. Kontrolujte stav oleja. 7. Kontrolujte valec každé tri mesiace, či sa nevyskytuje rozsiahla korózia. Vyčistite ho, keď je potreba a pretrite olejom navlhčenou handričkou. Keď nie je zdvihák používaný, vždy by mal byť spustený nadol. Vždy skladujte váš zdvihák v plne spustenej polohe. Toto ochráni dôležité časti proti korózii. Nepoužívajte brzdovú kvapalinu, olej do prevodovky alebo bežný motorový olej – mohlo by dôjsť k poškodeniu. Vždy používajte výrobky určené do hydraulických zdvihákov. ODSTRáNENIE VZDUCHU: 1. Otočte vypúšťacím ventilom v protismere hodinových ručičiek o jednu otáčku na otvorenie. 2. Osemkrát zapumpujte v plnom rozsahu. 3. Otočte vypúšťacím ventilom v smere hodinových ručičiek k uzavretiu. 4. Pumpujte tyčí kým valec nedosiahne maximálnej výšky a niekoľkokrát zapumpujte na odstránenie vzduchu z valca. 5. Opatrne a pomaly zovrite krytku plnenie oleja na vypustenie zachyteného vzduchu. 6. Otočte o jednu otáčku vypúšťací ventil v protismere hodinových ručičiek a spustite valec do najnižšej polohy. Použite silu, ak bude treba. 7. Otočte vypúšťacím ventilom v smere hodinových ručičiek do uzavretej polohy a skontrolujte činnosť zdvíhanie. Je možné, že predošlý postup bude musieť byť vykonaný niekoľkokrát k dokonalému vypusteniu vzduchu. SERVIS: V akomkoľvek prípade, keď sa zdá byť zdvihák poškodený, je opotrebovaný alebo pracuje abnormálne, mal by byť odstavený mimo prevádzky, kým nebude opravený autorizovaným servisom. Pre opravu použite iba náhradné diely autorizované výrobcom. Kontrola stavu oleja: 1. Otočte vypúšťací ventil v protismere hodinových ručičiek na spustenie zdvíhacieho valca do spodnej polohy. To môže vyžadovať zatlačeniu silou. 2. Odstráňte kontrolné tanier. 3. Zdvihák postavte na rovný podklad, odstráňte uzáver plniaceho otvoru. Postavte zdvihák do vertikálnej polohy s nadstavcom pre tyč v dolnej polohe. Olej by mal byť v rovine so spodnou časťou plniaceho otvoru. Ak nie, doplňte olej. Nepreplňte. Vždy plňte novým čistým hydraulickým olejom. 4. Vráťte späť uzáver plniaceho otvoru a kontrolné tanier. 5. Skontrolujte chod zdviháka. PRED POUŽITíM ZDVIHáKA SI POZORNE PREČíTAJTE A NASLEDUJTE VšETKY UPOZORNENIA A INšTRUKCIE: q Neprekračujte povolenú NOSNOSŤ. q Zdvihák je konštruovaný na prácu len na rovnom a tvrdom podklade. q Náklad musí byť okamžţite po zdvihnutí podoprené odpovednými podperami. q Nehýbte s vozidlom, ak je na zdvíhaku. q Zdvíhajte v miestach na vozidle určených podľa výrobcu. q Môžu sa použivať iba podpery a nástavce od výrobcu. q Na zdvihaku nesmú byť vykonané žiadne zmeny či úpravy. q Porušením týchto upozornení môže dôjsť k poškodeniu zdviháka a môže dôjsť k zraneniu osôb a majetku. q Kontrolujte stav pred každým použitím. Z dôvodu potenciálnej hrozby spojenej s nesprávnym zaobchádzaním s výrobkom tohto typu, žiadne zmeny a úpravy by nemali byť vykonávané na výrobku bez písomného súhlasu výrobcu alebo dodávateľa.
